Вакуумные датчики Edwards


Датчики Edwards широко известны на рынке вакуумной техники. Это компактные и универсальные устройства, имеющие современный внешний вид, небольшие габариты и продуманную конструкцию. В зависимости от условий и назначения применения, вы можете выбрать любой тип датчика: Пирани, тензорезистивный, термопарный, ионизационный или широкодиапазонный. Комбинируя эти датчики, вы можете значительно расширить диапазон измерения давления.

Датчики Пирани APG100Датчики конвекционные APGX-HДатчики термопарные ATC
1·10-3 – 1000 мбар (версия M)
1·10-4 – 1000 мбар (версия LC)		1·10-4 – 1333 мбар6,5·10-2 – 65 мбар (версия D)
1,3·10-2 – 1,3 мбар (версия M)
Датчики тензорезистивные ASG2Датчики ионизационные AIGXДатчики широкодиапазонные WRG
1 – 1000 мбар (версия 1000)
5 – 2000 мбар (версия 2000)		6,6·10-10 – 6,6·10-2 мбар1·10-9 – 1000 мбар

Датчики Пирани APG100

Характеристики
Диапазон давлений
APG100-XM1·10-3 – 1000 мбар
APG100-XLC1·10-4 – 1000 мбар
Относительная погрешность измерений±15% (в диапазоне 1·10-2 – 100 мбар)
Выходной сигнал0 – 10 В пост. тока
Питание15 – 30 В пост. тока
Потребляемая мощность1 Вт

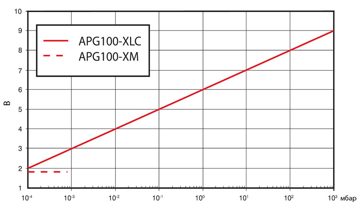

Зависимость напряжения от давления

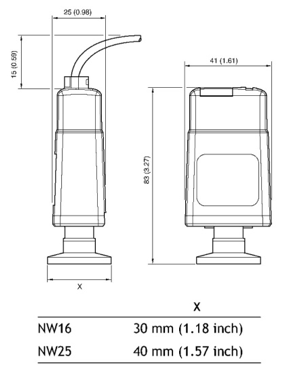

Габаритные размеры

Датчики конвекционные APGX-H

Характеристики
Диапазон давлений1·10-3 – 1333 мбар
Относительная погрешность измерений±15% (в диапазоне 1·10-2 – 100 мбар)
Выходной сигнал0 – 10 В пост. тока
Питание15 – 30 В пост. тока
Потребляемая мощность1,5 Вт

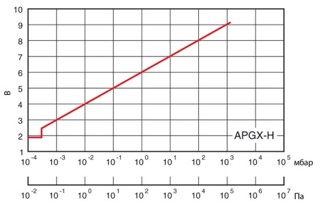

Зависимость напряжения от давления

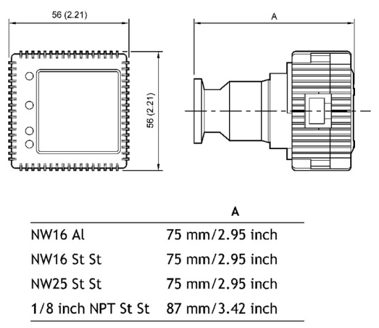

Габаритные размеры

Датчики термопарные ATC

Характеристики
Диапазон давлений
ATC-D6,5·10-2 – 65 мбар
ATC-M1,3·10-2 – 1,3 мбар
Блок оцифровки сигналаATC-E с разъемом RJ45
Выходной сигнал2 – 10 В пост. тока
Питание12 – 32 В пост. тока
Потребляемая мощность0,54 Вт

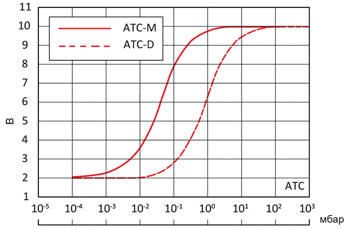

Зависимость напряжения от давления

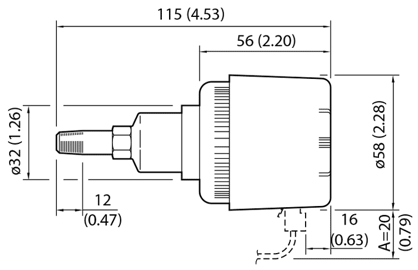

Габаритные размеры

Датчики тензорезистивные ASG2

Характеристики
Диапазон давлений
ASG2 (1000)1 – 1000 мбар
ASG2 (2000)5 – 2000 мбар
Относительная погрешность измерений±0,2 %, во всем диапазоне
Выходной сигнал0 – 10 В пост. тока
Питание13,5 – 36 В пост. тока
Потребляемая мощность0,1 Вт

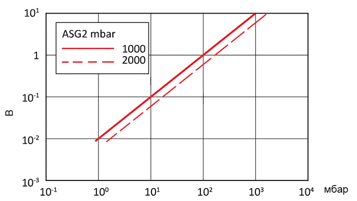

Зависимость напряжения от давления

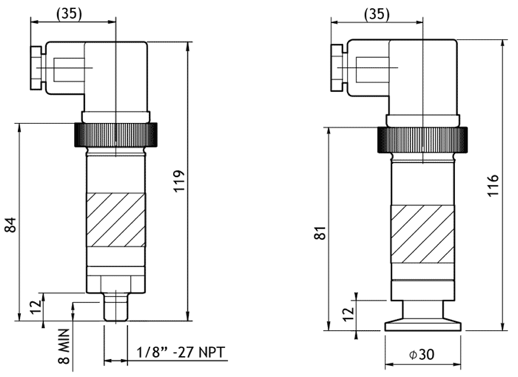

Габаритные размеры

Датчики ионизационные AIGX

Характеристики
Диапазон давлений6,6·10-10 – 6,6·10-2 мбар
Относительная погрешность измерений±15 %
Выходной сигналЛинейный 1 В на декаду
Питание14,5 – 30 В пост. тока
Потребляемая мощность14 Вт

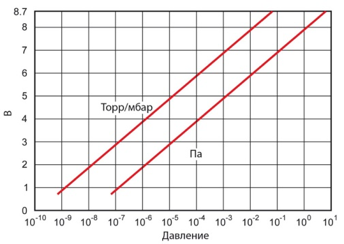

Зависимость напряжения от давления

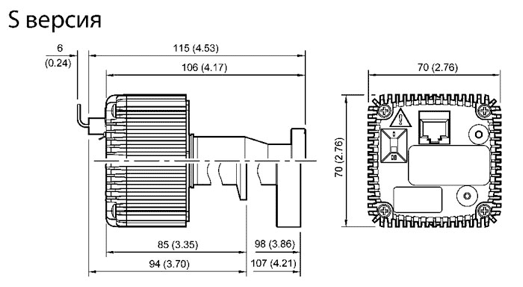

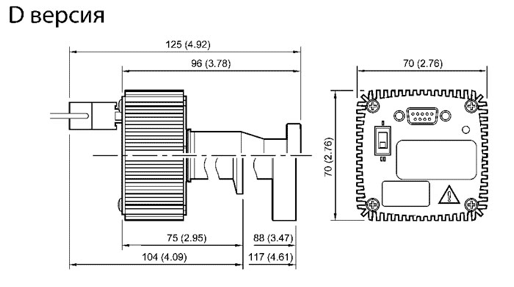

Габаритные размеры

Датчики широкодиапазонный WRG

Характеристики
Диапазон давлений1·10-9 – 1000 мбар
Относительная погрешность измерений±15 % до давления 100 мбар
±30 % ниже давления 100 мбар
Выходной сигнал1,8 – 10,2 В пост. тока
Питание14,5 – 36 В пост. тока
Потребляемая мощность2 Вт

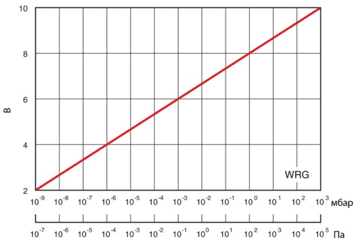

Зависимость напряжения от давления

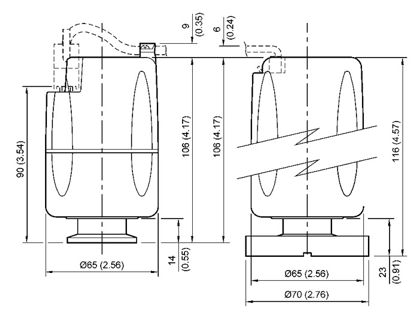

Габаритные размеры
