Вакуумные датчики производства корейской компании KVC – это недорогие, современные приборы для измерения относительного давления. Линейка вакуумных датчиков KVC включает в себя различные типы преобразователей, которые позволяют решать широкий спектр задач в области создания вакуума в различных рабочих объемах. Датчики вакуума KVC обладают всеми достоинствами современных вакуумных приборов, имеют длительный срок службы и могут быть установлены в любую систему управления.
Датчик конвекционный KVC400 |
Датчик Пирани KVC300 |
Мановакуумметр KVC70S |
Датчик ионизационный KC900 |
Датчик конвекционный KC430 |
---|
|
|
|
|
|
1000 – 1·10-3 Торр |
10 – 1·10-3 Торр |
1500 – 1 Торр |
1·10-2 – 1·10-10 Торр |
1000 – 1·10-3 Торр |
Датчик пьезо-Пирани KP370 |
Датчик конвекционный KVC450 |
Датчик конвекционный KVC460 |
Датчик Пеннинга KPM550 |
Датчик конвекционный KP380 |
---|
|
| | | | 1000 – 1·10-3 Торр |
1000 – 1·10-3 Торр |
1500 – 1·10-3 Торр |
1000 – 1·10-3 Торр |
1000 – 1·10-3 Торр |

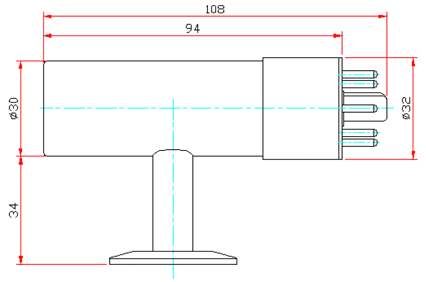

Датчик конвекционный KVC400
- Диапазон измерений: 1000 – 1·10-3 Торр
- Калибровочный газ: воздух, N2
- Температура прогрева: 100 °C
- Разъемы соединительного кабеля: DB-9 (к контроллеру), многоконтактный разъём (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR
- Ось датчика должна быть ориентирована горизонтально для уменьшения погрешности при давлении свыше 1 Торр.

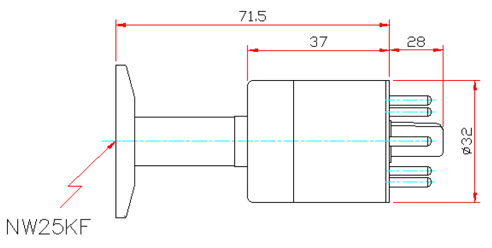

| Датчик Пирани KVC300
- Диапазон измерений: 10 – 1·10-3 Торр
- Калибровочный газ: воздух, N2
- Тип чувствительного элемента: термосопротивление
- Температура прогрева: 100 °C
- Разъемы соединительного кабеля: DB-9 (к контроллеру), многоконтактный разъём (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR

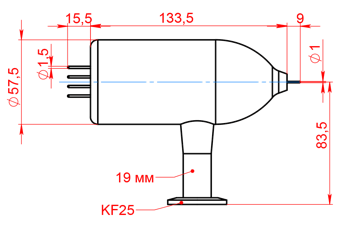

| Датчик ионизационный KC900
- Диапазон измерений: 1·10-2 – 1·10-10 Торр
- Положение монтажа: любое (предпочтительно вертикальное)
- Материал коллектора: вольфрам, Ø 0,005’’
- Материал катода: торированный иридий, вольфрам
- Сетка: тугоплавкая проволока

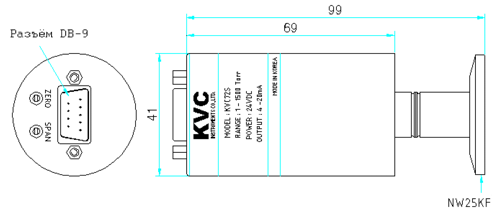

| Мановакуумметр KVC70S
- Диапазон измерений: 1500 – 1 Торр
- Тип чувствительного элемента: деформационный (показания не зависят от рода газа)
- Напряжение питания: +24 В, пост. тока
- Выходной сигнал: 4 – 20 мА
- Температура прогрева: 100 °C
- Разъемы соединительного кабеля: DB-9 (к контроллеру), многоконтактный разъём (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR

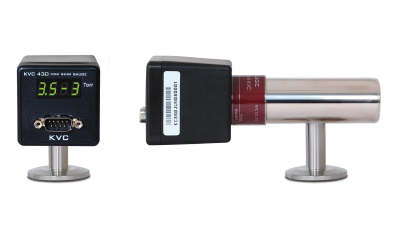

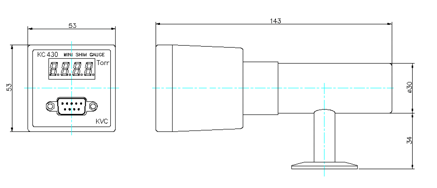

| Датчик конвекционный KC430
- Диапазон измерений: 1000 – 1·10-3 Торр
- Выходной сигнал: линейный 0 – 10 В пост. тока или нелинейный 0 – 6 В пост. тока
- Питание: +24 В пост. тока, 2 Вт (max)
- Цифровой дисплей
- Разъемы соединительного кабеля: DB-9 (к контроллеру), DB-9 (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR
- Ось датчика должна быть ориентирована горизонтально для уменьшения погрешности при давлении свыше 1 Торр.
| Датчик пьезо-Пирани KP370
- Диапазон измерений: 1000 – 1·10-3 Торр
- Комбинация преобразователя Пирани и пьезоэлемента дает расширенный диапазон измерений
- Стабильная погрешность в диапазоне
10 – 1000 Торр
- Напряжение питания: +24 В, пост. тока
- Выходной сигнал: линейный 0 – 10 В пост. тока или нелинейный 0 – 6 В пост. тока
- Цифровой дисплей
- В стандартной комплектации: аналоговый выходной сигнал и программируемые реле (уставки)
- По запросу: RS485
- Разъемы соединительного кабеля: DB-9 (к контроллеру), многоконтактный разъём (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR

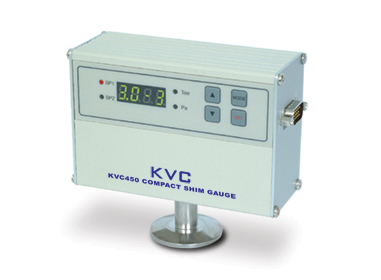

| Датчик конвекционный KVC450
- Диапазон измерений: 1000 – 1·10-3 Торр
- Выходной сигнал: линейный 0 – 10 В пост. тока или нелинейный 0 – 6 В пост. тока
- Питание: 11,5 – 26,5 В пост. тока, 3 Вт (max)
- Цифровой дисплей
- Цифровой интерфейс: RS485 (по запросу)
- Стандартные программируемые реле (2 уставки)
- Разъемы соединительного кабеля: DB-9 (к контроллеру), DB-9 (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR
- Ось датчика должна быть ориентирована горизонтально для уменьшения погрешности при давлении свыше 1 Торр.

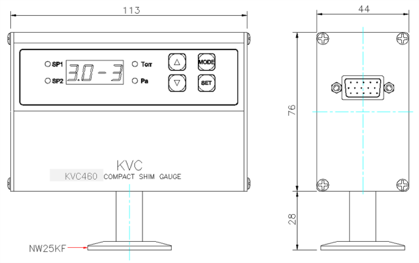

| Датчик конвекционный KVC460
- Диапазон измерений: 1500 – 1·10-3 Торр
- Выходной сигнал: линейный 0 – 10 В пост. тока или нелинейный 0 – 6 В пост. тока
- Питание: 11,5 – 26,5 В пост. тока, 3 Вт (max)
- Цифровой дисплей
- Цифровой интерфейс: RS485/Modbus (по запросу)
- Стандартные программируемые реле (2 уставки)
- Разъемы соединительного кабеля: DB-9 (к контроллеру), DB-9 (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR
- Ось датчика должна быть ориентирована горизонтально для уменьшения погрешности при давлении свыше 1 Торр.

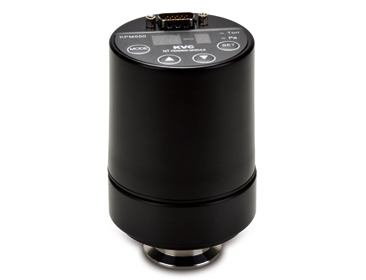

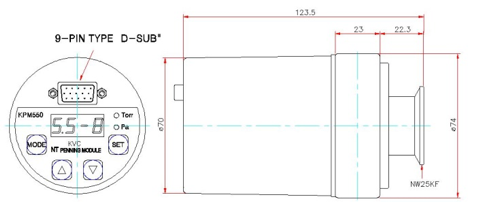

| Датчик Пеннинга KPM550
- Диапазон измерений: 5·10-3– 1·10-8 Торр
- Выходной сигнал: линейный 0 – 10 В пост. тока или нелинейный 0 – 6 В пост. тока
- Питание: 24 В пост. тока, 6 Вт (max)
- Цифровой дисплей
- Цифровой интерфейс: RS485 (по запросу)
- Стандартные программируемые реле (2 уставки)
- Разъемы соединительного кабеля: DB-9 (к контроллеру), DB-9 (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: NW25

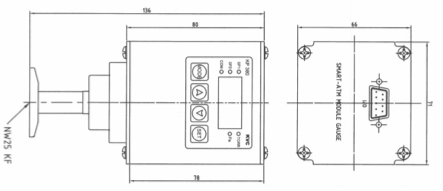

| Датчик конвекционный KP380
- Диапазон измерений: 1000 – 1·10-3 Торр
- Калибровочный газ: воздух, N2
- Выходной сигнал: линейный 0 – 10 В пост. тока или нелинейный 0 – 6 В пост. тока
- Питание: 24 В пост. тока, 4 Вт (max)
- Цифровой дисплей
- Цифровой интерфейс: RS485 (по запросу)
- Стандартные программируемые реле (2 уставки)
- Разъемы соединительного кабеля: DB-9 (к контроллеру), DB-9 (к датчику)
- Длина соединительного кабеля: 3 м (стандарт), 50 м (максимальный)
- Возможные стандарты подключения: 1/8 NPT, NW16, NW25, трубка Ø15 мм, 1,33’’ CF, 2,75’’ CF, 1/4’’ VCR
| | |
|
